МСРТ Металлический сборно-разборный трубопровод

Многих интересует вопрос: В чем различия между ПМТП и МСРТ, ПМТ и СРТ?


Объясняем:
В великой стране под названием СССР существовали трубопроводные войска, которые с 1952 года использовали муфтовое соединение (ПМТ), а с 1972 года приняли на вооружение соединение Раструб (ПМТП). И тот, и другой вид соединения фактически является сборно-разборным трубопроводом.
После развала союза, в 1996 году впервые применили ПМТП на объекте «Талакан-Витим» в качестве временного сборно-разборного нефтепровода.
В 2004 году компания «НЕФТЕГАЗ ИНЖИНИРИНГ» трансформировала ПМТП в МСРТ (металлический сборно-разборный трубопровод), изменив название, не сильно меняя технологию.
Сегодня компания «МСРТ ИНЖИНИРИНГ» производит МСРТ по ТУ 4834-003-92715103-2012 отличное от ПМТП давлением, маркой стали, методом цинкования, дополнительным оборудованием и целями применения сборно-разборного трубопровода.
Аббревиатура СРТ (сборно-разборный трубопровод) применяется подразделениями Транснефти, является полным повторением устаревшего типа соединения ПМТ.

Статьи:
История разборных трубопроводов Преимущества соединения Раструб Техобслуживание ПНУ Трубопроводные войска СССР Трубопроводы в древнем мире

Преимущества сборно-разборного трубопровода МСРТ

Технологичность трубопровода МСРТ

  • Использование только советских решений и российских материалов;
  • Краткий период времени для перемещения МСРТ с одного объекта на другой;
  • Отпадает необходимость в компенсаторах, благодаря осевой подвижности соединения;

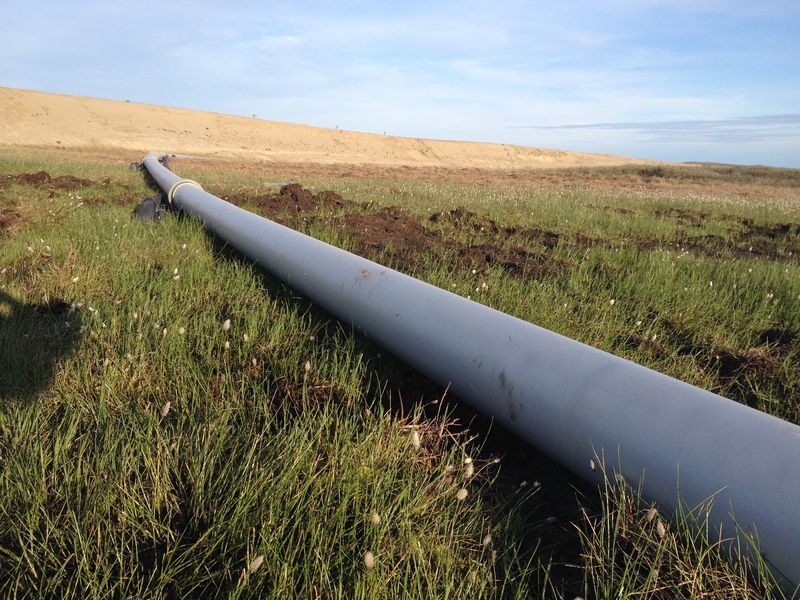

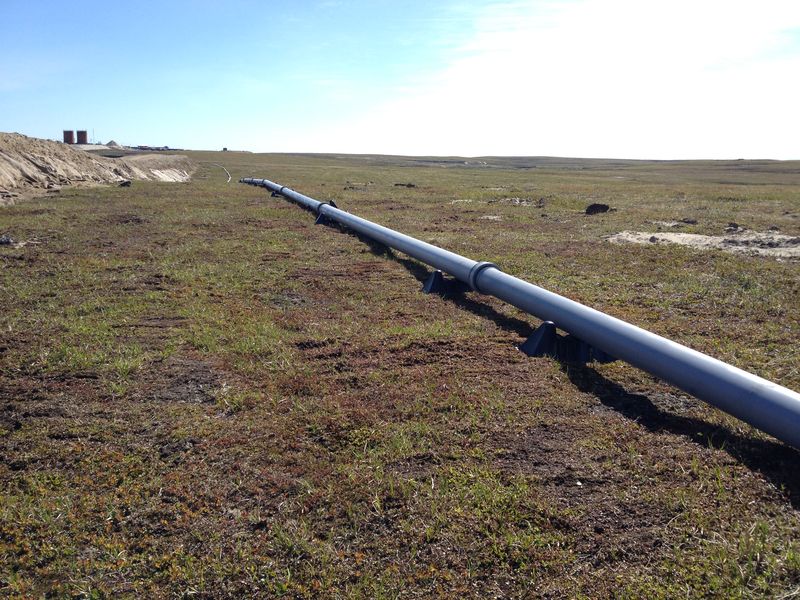

  • Не используются бульдозеры и экскаваторы, потому что нет необходимости перемещать массы грунта – трубопровод повторяет рельеф ландшафта за счет угловой подвижности;
  • Легкое преодоление естественных и искусственных препятствий – переходы выполнены из типовых футлярных конструкций;

Экономичность металлического сборно-разборного трубопровода

  • Простота выполнения операций зачистки, опорожнения трубопровода, за счет применения простых и оригинальных технических устройств – разделителя и вставки ловушки;
  • Облегченная ремонтопригодность путем быстрой замены поврежденных элементов МСРТ;

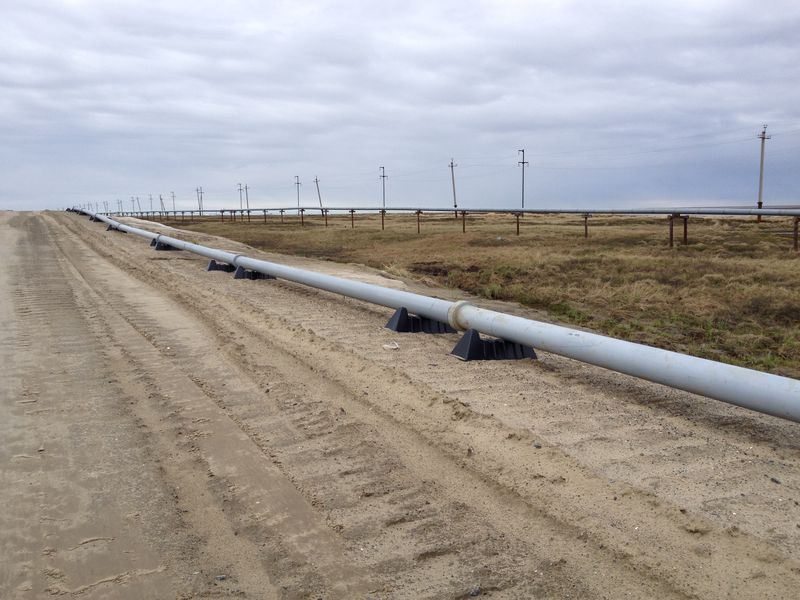

  • Сокращение 40% затрат на металл и СМР за счет упразднения металлических опор;
  • Снижение затрат за счет использования более крепкой и тонкой стенки трубопровода;
  • Отсутствие затрат на коррозионную защиту трубопровода, так как на объекте нет открытого, не защищенного металла;

Универсальность трубопровода МСРТ

  • Стойкость к различным химическим средам обеспечивается нанесенным в заводских условиях внутренним и внешним антикоррозийным покрытием – цинкование всех поверхностей и сварных швов;

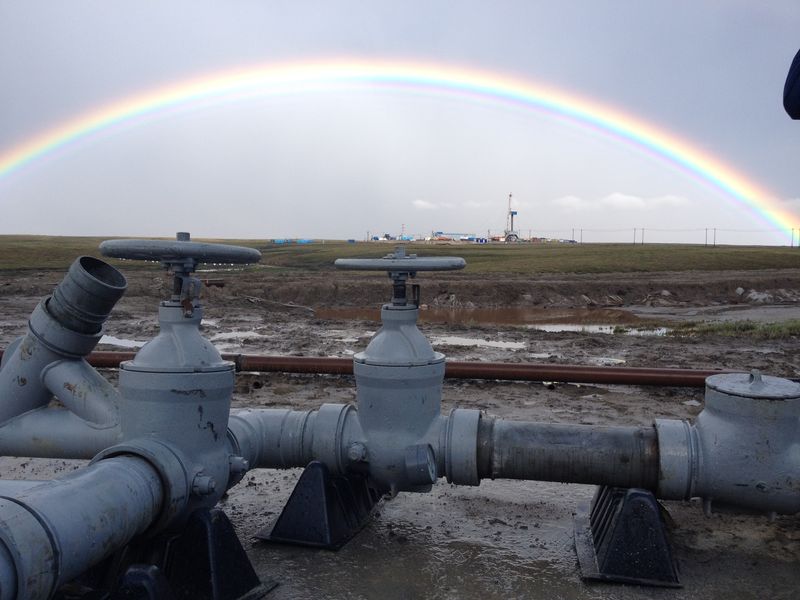

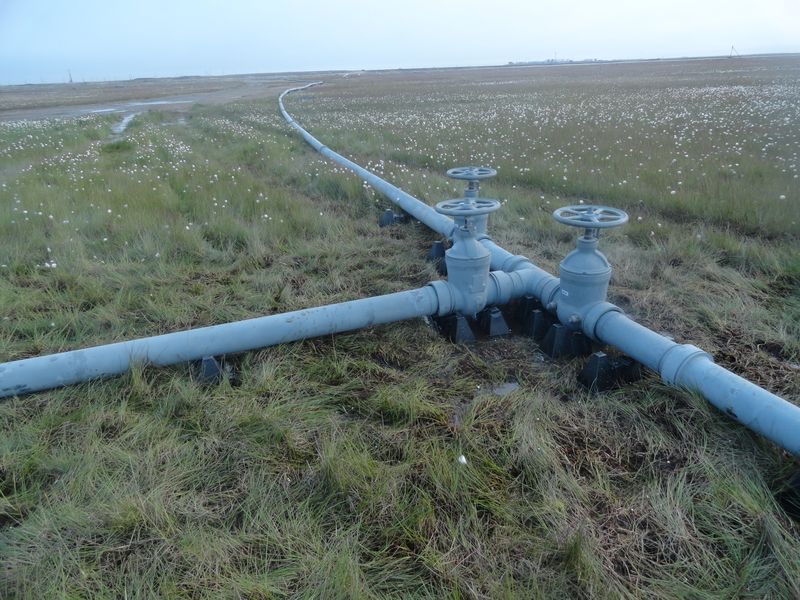

  • Универсальность и модульность комплектующих позволяет монтировать различные схемы обвязок без приобретения нового оборудования;

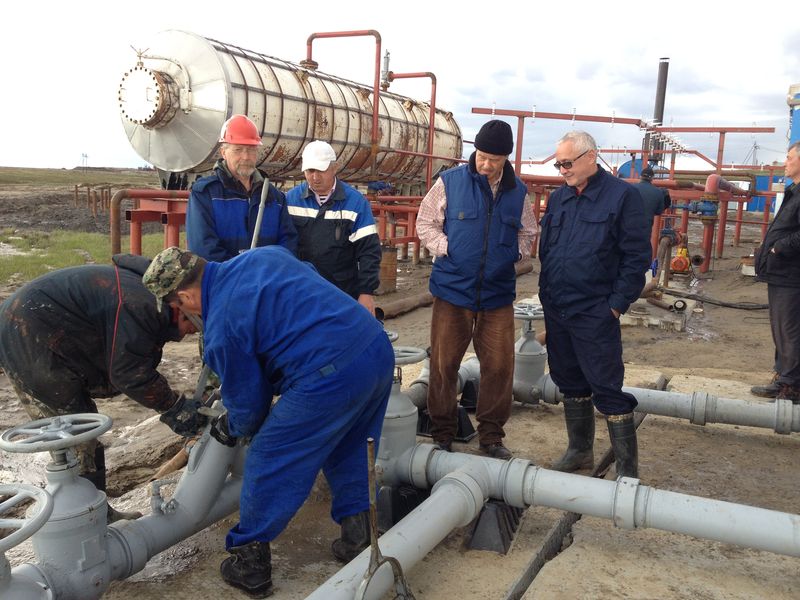

  • Нет необходимости в электроэнергии в полевых условиях, монтаж осуществляется несложным ручным инструментом;
  • Упраздняется дорогостоящая диагностика сварных швов – эта операция проводится в заводских условиях. Контроль сборки стыка, герметичность и прочность трубопровода подтверждается гидроиспытанием;

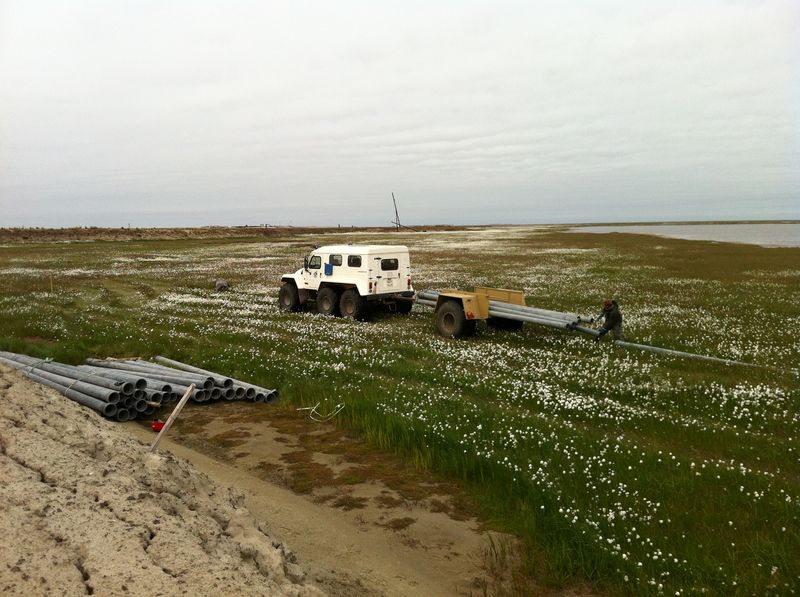

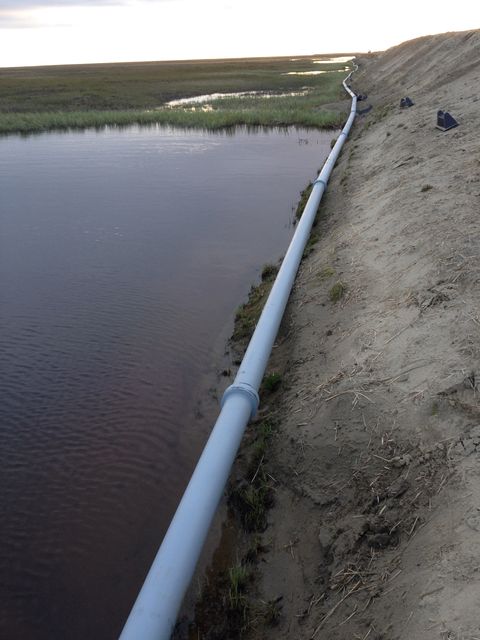

  • Возможность прокладки МСРТ в трудно досягаемой для тяжелой техники местности – болота, тундра, пески, непроходимая тайга;

Скорость строительства МСРТ

  • Быстрая корректировка направления трубопровода, изменение обвязок и выполняемых задач;
  • Скорость строительства МСРТ позволяет построить трубопровод в кратчайшие сроки без жесткой привязки к местности и инфраструктуре;
  • Возможность досрочного запуска перекачки, не в разрез с проектными решениями основного трубопровода;
  • Использование МСРТ при ремонтах участков стационарного трубопровода, путем многократного монтажа и демонтажа, перемещение МСРТ на следующий участок после окончания ремонта предыдущего;
  • Способность многократного использования для ликвидации аварий;
  • На период ремонтных работ фонд скважин не будет остановлен и потерь показателей добычи нефти не будет;
  • Применение МСРТ дает возможность транспортировать и реализовывать нефть с первого дня ее добычи, а это на 1,5-2 года раньше, чем реализация штатных проектных решений;
  • Использование МСРТ позволит успеть воспользоваться налоговыми льготами – освобождением от НДПИ.

Экологичность трубопровода МСРТ

  • Экологичность – минимум вмешательства в окружающую среду, а именно:

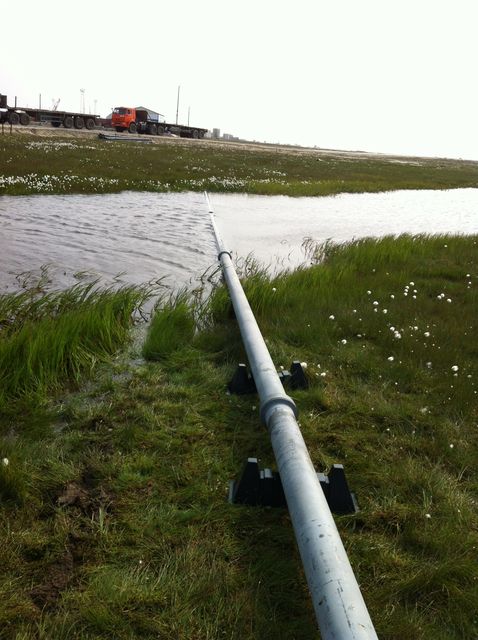

    Гидросфера – трубопровод не нарушает гидрохимический состав природных вод, не препятствует нормальной жизнедеятельности рыб и других обитателей рек, озер и ручьев так как для преодоления водных преград применяется прокладка трубопровода в специальном футляре на опорах над водной поверхностью;

    Биосфера – трубопровод не содержит опасных для живых организмов частей/материалов, также не является преградой для сезонной и других видов миграции животных, например за счет применения оленьих переходов в местах их обитания;

    Литосфера – при монтаже/демонтаже трубопровода не нарушается плодородный слой почвы, не изменяется ландшафт, не происходит загрязнения почвогрунта, нарушения растительного покрова, не проводится вырубка деревьев;

    Атмосфера – при монтаже/демонтаже трубопровода не происходит выбросов вредных веществ, так как все мероприятия осуществляются вручную небольшими бригами с применением ручного инструмента, не применяется электро и газосварка;

    Ноосфера – трубопровод МСРТ как правило применяется в местности, где нет жилых объектов и объектов коммунального и хозяйственно-бытового назначения;
